【一級建築士】【わかりやすい構造設計】～間違え探し解答

構造設計に関連する間違え探しの回答です。問題はXで配信しています。

洗練された高品質な素材スマートフォンアクセサリー【Deff（ディーフ）】

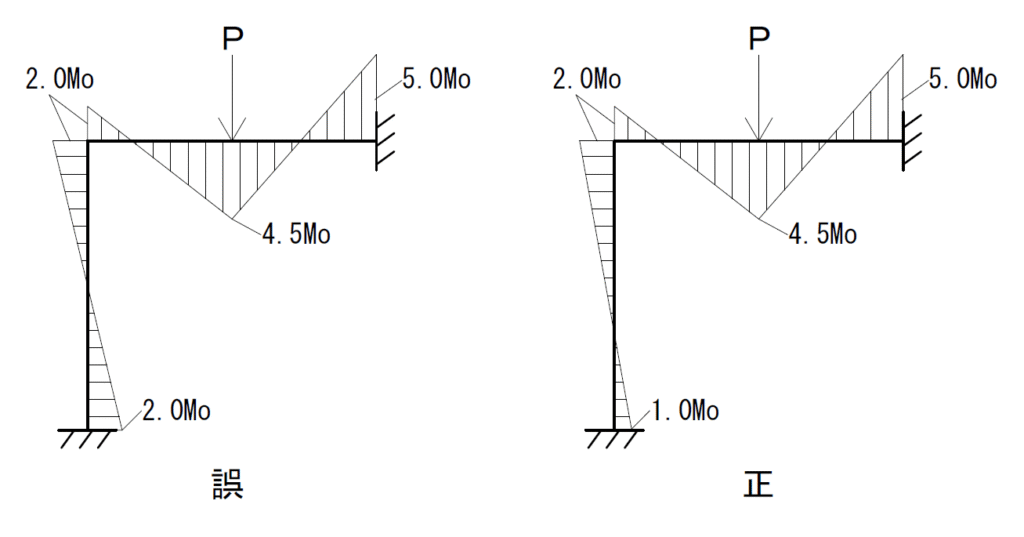

【解答】間違え探し①（到達モーメント）

固定端へのモーメントの到達率は1/2となるので柱頭のモーメントが2.0Moなので柱脚のモーメントは1.0Moが正解になります。

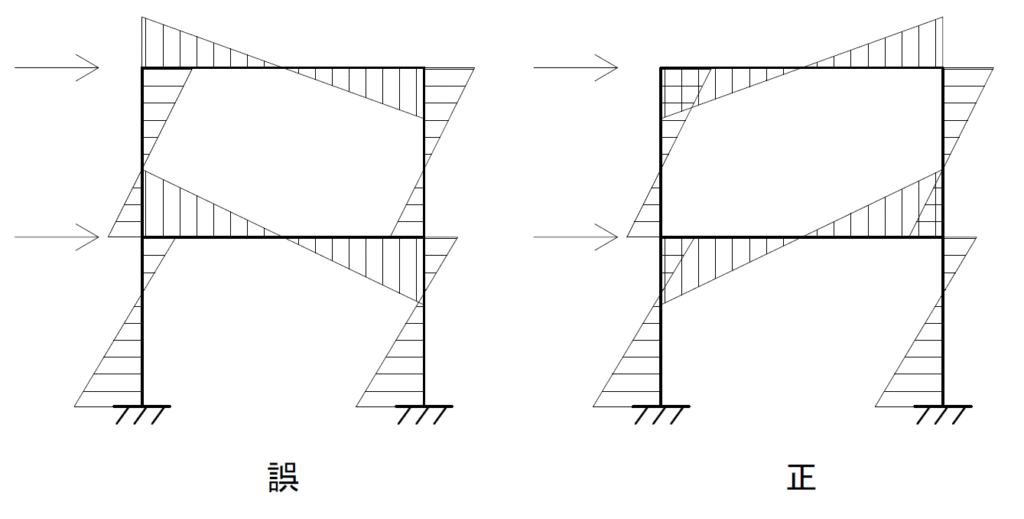

【解答】間違え探し②（節点の釣合い）

節点のモーメントは釣合うので節点のすべてのモーメントの合計が０になります。なので、梁の端部のモーメントの向きが柱のモーメントとは逆向きになるのが正解です。
